Máquina de corte de alta velocidade do plasma da chama do CNC, máquina de soldadura do arco

Máquina de corte de alta velocidade do plasma da chama do CNC, máquina de soldadura do arco

Detalhe rápido:

1. Este equipamento que inclui o tipo quadro, trilho, sistema do CNC, tocha do CNC, sistema de controlo eléctrico do pórtico de dispositivo de ajuste da altura, de anti-inflamação, elétrico, prendendo a corrente, etc. O trabalho da fundação, a tabela de trabalho, a cremalheira do apoio do seton feita pelo usuário, e nós fornecem o desenho relativo.

 2. Estes equipamento e instrumento projetam e produzem o acordo ao padrão industrial e internacional do eletricista (IEC).

Descrição:

O sistema do CNC está adotando o sistema de América Hypertherm, com função completa e confiança alta.

O software de programação automático do assentamento é Fastcam (versão padrão), incluir da função especial: o corte comum, reduz a perda de placa e o bocal, melhora a eficiência de funcionamento.

O trilho do feixe adota a tubulação retangular completa soldada de acordo com a estrutura trapezoidalmente do quadro da cesta e com o tratamento do envelhecimento da vibração, com inércia forte da anti-deformação e da luz. Assegure a não-deformação após a utilização dos muitos tempos.

A caixa do redutor é adota o redutor da elevada precisão de Alemanha NEUGART, com transmissão alta, e a esperança de vida dos muitos tempos

Transmissão: o redutor transversal e longitudinal é adota o redutor da elevada precisão de Alemanha NEUGART coopera servo motor da importação, assegura a estabilidade da precisão da corrida e da transmissão.

Motorista servo: com gire a velocidade, o torque, a posição, a tolerância três tipos do modo de monitor e as funções do auto alarme do mau funcionamento, proteção sincronizada alerta.

A mola forte realiza a malha entre a engrenagem e a cremalheira para a transmissão, assegura à máquina precisão running.

Aplicações:

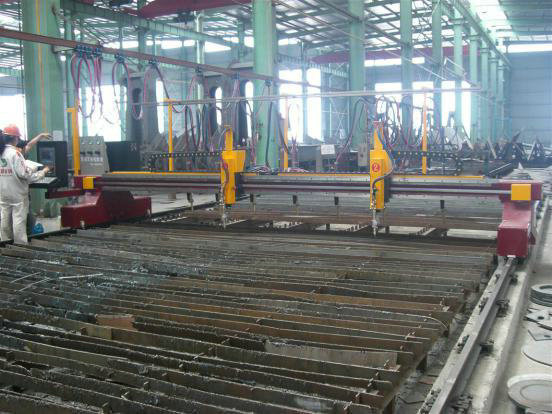

A máquina de corte do CNC é usada para o vário forma-corte na metal-placa, compor principalmente do sistema do CNC, do sistema de condução longitudinal do &transverse, do quadro principal, do trilho longitudinal, do sistema do corte do plasma e do controlador da auto-altura. De que o sistema do CNC e o sistema servo são tipos ilustres internacionais. A máquina é o equipamento ideal do placa-corte para agradecimentos dos clientes a seus méritos de configuração avançada, do desempenho superior, do corte exato, da boa qualidade e do trabalho estável. O HMI de fácil utilização pode melhorar a produtividade e lucros econômicos extremamente.

Especificações:

Se você não vê qualquer coisa que combina suas exigências satisfaça contactam-nos para discutir mais suas necessidades.

Jejua a velocidade de viagem:  20 - ajuste 6000mm/min stepless

Velocidade do corte de chama: 20 - 1000 milímetros de ajuste stepless mínimo

Precisão mecânica:

Precisão de posicionamento linear:  ± 0,2 milímetro/10 m

Precisão da repetição:  ± 0,2 milímetros

Linha detalhada precisão: ± 0,2 milímetros

Marque o quadrado de 800×800MM, diagonal, de volta à precisão do ponto: ± 0,2 milímetros

Material do corte:     aço carbono, aço de manganês

Abastecimento de gás:   (Exigência à fonte do gás do usuário) oxigênio, propano ou acetileno)

Espessura do corte de chama: 6MM-200MM

Espessura do corte do plasma: 25mm (corte perfurando), 50mm (corte de borda)

Forma do workpiece do corte: cortando todo o tipo da forma com o workpiece chanfrado reto

Vantagens competitivas:
